Test Socket

㈜메카텍시스템즈의 Test Socket은 갈수록 까다로워지는 Test 조건을 충족시키기 위해
Manual Test Socket의 수직 Contact 구현 및 최적의 Auto Test Socket을 개발하여 높은
Test 신뢰성을 충족시키기 위해 꾸준히 노력을 하고 있습니다.
모든 Semiconductor IC 및 Camera Module,
LCD & TSP Module 등 모든 SMD 부품의
신뢰성 Test가 가능하며, 고객의 요구에 따라
다양한 형태 및 Test 조건에 적합한 디자인 및
개발이 가능합니다.

Specifications

ITEM Specifications
Test Device All SMD Goods
Test Pitch (㎜) 0.3 / 0.35 / 0.4 / 0.5 / 0.65 / 0.75 / 0.8 / 1.0
Temp. Environmental -50 ℃ ~ 200 ℃
Life Cycles > 300,000 Cycles
Test Probe Probe Pin & Slicon Rubber Type
Contact Force 22gf to 40gf
Manual & Auto Test Cover Take on/off Type or Auto on/off (Air Cylinder)
Automatic Test Test Equipment or Jig
Socket PCB Mounting Surface Mounting
Socket Size Standard or Customizing Size
Recycling Pin & Rubber Cartridge ( Easily )

CSN Type Test Socket
(Bottom Direction)

Connector가 하향일 경우 적용하는 Test Socket으로 각 Part별 표준화로 유지보수가 용이하며, 쉬운 소모품 교체로 사용자에게 편의를
제공합니다. SMD Type의 모든 제품에 적용이 가능하므로 고객의 요구에 맞는 Customizing이 가능합니다.

CST Type Test Socket
(Top Direction)

Connector가 상향일 경우 적용하는 Test Socket으로 각 Part별 표준화로 유지보수가 용이하며, 쉬운 소모품 교체로 사용자에게 편의를
제공합니다. Connector의 소형화 및 Fine pitch화에 따른 정밀 설계 및 가공을 요하는 제품입니다.
SMD Type의 모든 제품에 적용이 가능하므로 고객의 요구에 맞는 Customizing이 가능합니다.

CSG Type Test Socket
(Top Direction)

㈜메카텍시스템즈의 특허제품으로 사용자의 편리성과 수직 Contact 구현을 위한 목적으로 개발이 되었습니다.
Middle Base가 3°경사 적용으로 Pin과 Connector가 수평상태로 접촉하게 되어 수직 Contact을 구현합니다.
SMD Type의 모든 제품에 적용이 가능하므로 고객의 요구에 맞는 Customizing이 가능합니다.

CSU Type Test Socket
(Top Direction)

㈜메카텍시스템즈의 특허제품으로 사용자의 수직 Contact 구현 및 SMT 공차 극복을 위한 목적으로 개발이 되었습니다.
먼저 Connector를 Pin Block에 안착 후 테스트 하는 방식입니다. Connector만 정밀 Guide를 하기 때문에 기준 공차를 벗어난
제품도 Contact이 가능합니다. SMD Type의 모든 제품에 적용이 가능하므로 고객의 요구에 맞는 Customizing이 가능합니다.

Auto Test Socket
(Top Direction)

㈜메카텍시스템즈의 특허제품으로 Semi Auto / Full Auto 호환이 가능하며 Manual Type 보다 높은 생산성 가지고 있으며,
구동부를 제외한 공용부 교체를 통한 Model Change가 용이 합니다.
고객의 요구에 따라 다양한 사이즈 및 구동방식 구현 가능합니다.

Clip Type Test Socket

㈜메카텍시스템즈의 특허제품으로 빨래집게를 원리를 응용한 Test Socket으로 일반적인 Test Socket 보다 작은 사이즈라서
최소의 공간에서 작업이 용이합니다. 모든 SMD Type 제품 테스트가 가능하나, LED Module, LCD Module, TSP Module
등 FPCB Type 테스트에 적합합니다.

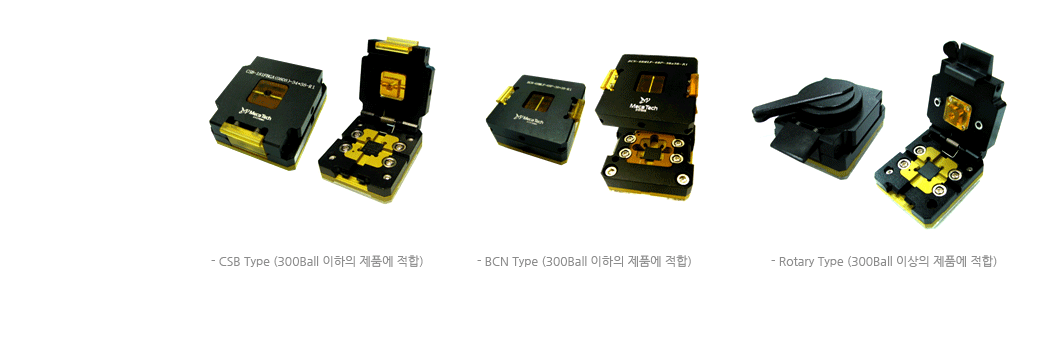

Semiconductor
Test Socket

FBGA, CSP, TSOP, TQFP, SOP, BCC, MLF 등 Semiconductor Package Lead 또는 BGA Ball용 Test Socket으로 고객의 요구에
맞게 Size 및 고정방법 등 100 % Customizing이 가능합니다.
